Description

Product Details

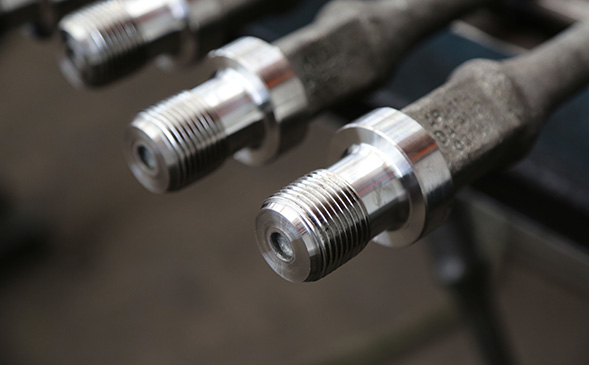

⊙sucker rod designed and manufactured according to API11B.

⊙The sucker rod is a slender rod in a pumping well. It is connected with a smooth rod on top and a pumping pump on the bottom to transfer power.

Specifications

Nominal size	Φ16（5/8"）	Φ19（3/4"）	Φ22（7/8"）	Φ25（1"）	Φ29（11/8"）
Diameter of rod	15.88+0.18-0.36	19.05+0.20-0.41	22.23+0.20-0.41	25.40+0.23-0.46	28.58+0.25-0.51
Diameter of rod	（0.625+0.007-0.014）	（0.750+0.008-0.016）	（0.875+0.008-0.016）	（1.000+0.009-0.018）	（1.125+0.010-0.020）
Shoulder diameter of pin end	31.8+0.13-0.25	38.1+0.13-0.25	41.3+0.13-0.25	50.8+0.13-0.25	57.2+0.13-0.25
Shoulder diameter of pin end	（1.250+0.005-0.010）	（1.500+0.005-0.010）	（1.625+0.005-0.010）	（2.000+0.005-0.010）	（2.250+0.005-0.010）
Width of wrench square	22.2（0.875）	25.4（1.000）	25.4（1.000）	33.3（1.313）	38.1（1.500）
Length of wrench square	31.8（1.250）	31.8（1.250）	31.8（1.250）	38.1（1.500）	41.3（1.625）
Length of sucker rod (API Standard)	508（20）	508（20）	508（20）	508（20）	508（20）
	1118（44）	1118（44）	1118（44）	1118（44）	1118（44）
	1727（68）	1727（68）	1727（68）	1727（68）	1727（68）
	2337（92）	2337（92）	2337（92）	2337（92）	2337（92）
	2946（116）	2946（116）	2946（116）	2946（116）	2946（116）
	7518（296）	7518（296）	7518（296）	7518（296）	7518（296）
	9042（356）	9042（356）	9042（356）	9042（356）	9042（356）
Length of sucker rod (Chinese Standard)	900，1400，1900,	900，1400，1900,	900，1400，1900,	900，1400，1900,	900，1400，1900,
Length of sucker rod (Chinese Standard)	2400,2900,3400,	2400,2900,3400,	2400,2900,3400,	2400,2900,3400,	2400,2900,3400,
	79,009,900	79,009,900	79,009,900	79,009,900	79,009,900
Upset flange diameter	31.1+0.13-3.17	35.7+0.13-3.17	38.1+0.13-3.17	48.4+0.13-3.17	55.6+0.13-3.17
Upset flange diameter	（1.219+0.005-0.125）	（1.406+0.005-0.125）	（1.500+0.005-0.125）	（1.906+0.005-0.125）	（2.188+0.005-0.125）
AR±3.2（±0.125）	47.6（1.875）	57.1（2.250）	66.7（2.625）	76.2（3.000）	85.7（3.375）
CR+1.59-0.40	3.2（0.125）	3.2（0.125）	4.8（0.188）	4.8（0.188）	4.8（0.188）
（+0.063-0.016）	3.2（0.125）	3.2（0.125）	4.8（0.188）	4.8（0.188）	4.8（0.188）
